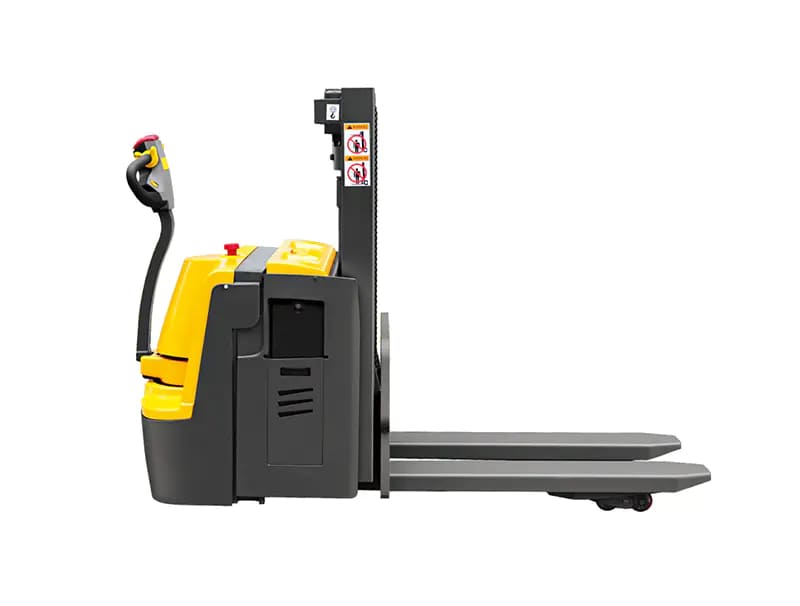

Двухъярусная тележка для поддонов CBD20S / CBD20S-III

Эта модель представляет собой готовое решение для работы, все необходимые
элементы включены в стандартную комплектацию
Преимущества:
  1. Перевозите два поддона одновременно.
  2. Румпельная головка оснащена аварийным переключателем обратного направления, что обеспечивает более безопасную работу.
  3. Встроенный предохранительный клапан защищает погрузчик от перегрузки и повышает его безопасность.
  4. Бесступенчатая регулировка скорости и переключатель скорости черепахи.
Двухъярусная тележка для поддонов CBD20S / CBD20S-III
Двухъярусная тележка для поддонов CBD20S / CBD20S-III
Двухъярусная тележка для поддонов CBD20S / CBD20S-III

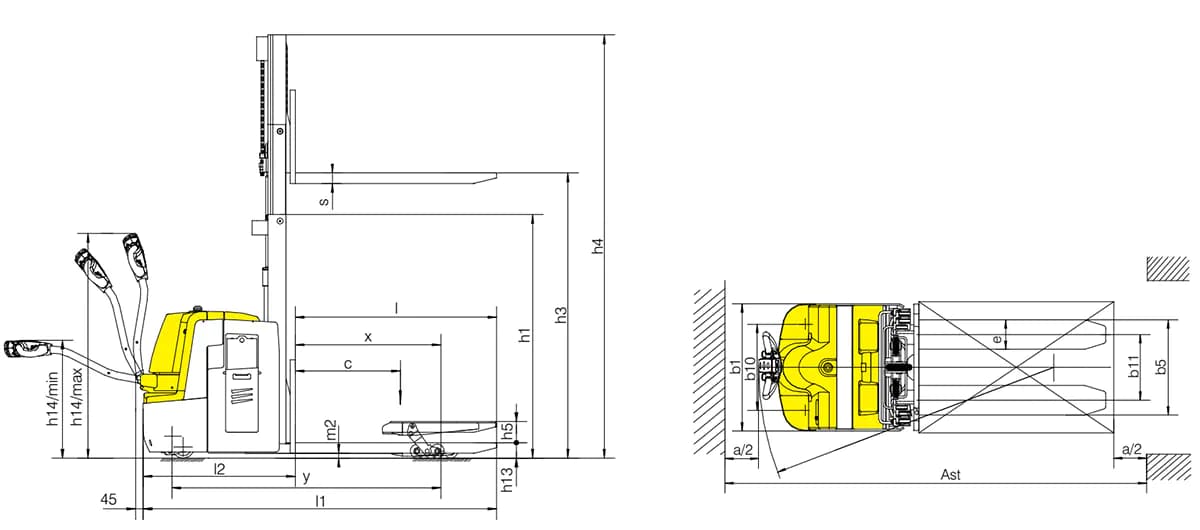

Технические характеристики
Грузоподъемность (кг) 2000
Высота подъема (м) 2,5
Привод Электрический
Модель CBD20S CBD20S-III
Грузоподъемность / номинальная нагрузка Q (кг) 2000 2000
Грузоподъемность / номинальная нагрузка при подъеме мачты Q (кг) 1000 1000
Грузоподъемность / номинальная нагрузка с подъемником колесных балок Q (кг) 2000 2000
Расстояние до центра нагрузки c (мм) 600 600
Расстояние под нагрузкой, от центра ведущего моста до вилки x (мм) 831 802
Высота вил в опущенном состоянии h13 (мм) 90 90
Размер передних шин мм φ250x70 φ250x70
Размер задней шины мм φ80x70 φ80x70
Дополнительные колеса (габариты) мм φ127x57 φ127x57
колеса, номер передних задних (x = ведущие колеса) 1X 2/4 1X 2/4
Высота с опущенной мачтой h1 (мм) 1082/1212/1382 -
Максимум. высота подъема h3 (мм) 1600/2000/2500 800
Начальный подъем h5 (мм) 120 120
Высота румпеля в положении привода мин. / Макс. h14 (мм) 780/1230 780/1230
Полная длина l1 (мм) 1962 1760
Длина до торца вил l2 (мм) 862 608
Общая ширина b1 (мм) 775 682
Размеры вилки s / e / l (мм) 60/180/1100 60/180/1150
Ширина вилки габаритная b5 (мм) 570/650 550
Ширина прохода для поддонов 1000х1200 в поперечнике AST (мм) 2238 1972
Ширина прохода для поддонов 800х1200 по длине AST (мм) 2288 2022
Радиус поворота Wa (мм) 1705 1422
Скорость движения с грузом / без груза Км / ч 4,5 / 5,2 6/6
Скорость подъема с грузом / без груза РС 0,03 / 0,04 0,06 / 0,11
Скорость опускания с грузом / без груза РС 0,05 / 0,045 0,12 / 0,13
Напряжение АКБ, номинальная емкость К5 В / Ач 24/210 24/160
Вес батареи Кг 196 160
Размеры аккумулятора д / ш / в мм 750x170x580 645x148x560
Служебный вес (с аккумулятором) Кг 950 600
1 кг = 2,205 фунта 1 дюйм = 25,40 мм
* Опция: литиевая батарея CBD20S 125 Ач (зарядное устройство 24 В / 50 А)
CBD20S-III Литиевый аккумулятор 100 Ач (Зарядное устройство 24 В / 50 А)
СТРУКТУРА:

● Вертикальное ведущее колесо обеспечивает небольшой радиус поворота.
● Съемная и сменная мачта.
● Регулируемое плавающее колесо баланса устойчиво к износу и стабильно.
● Скользящая шина соединяет подвижные части спереди и сзади, обеспечивая устойчивость при подъеме и опускании.

ЛЕГКОЕ ОБСЛУЖИВАНИЕ:

● Регулировка дроссельной заслонки на эффекте Холла исключает компоненты посуды и увеличивает время ее использования.
● Балансировочное колесо съемное, удобное в обслуживании.
● Интегрированная и модульная электрическая система делает обслуживание электрических частей удобным.

Стандартные типы мачт

Трехступенчатая мачта
h1 h2 h3 h4
1082 - 1600 2118
1212 - 200 2508
1382 - 2500 3018
