| Модель |
|
CBD18KD |
| Тип батарейки |
|
1 комплект боковой батареи |
| Грузоподъемность / номинальная нагрузка |
Q (кг / фунты) |
1800/4000 |
| Расстояние до центра нагрузки |
c (мм / дюйм) |
600 /23,6 |
| Расстояние под нагрузкой, от центра ведущего моста до вилки |
x (мм / дюйм) |
856 / 33,7 |
| Высота вил в опущенном состоянии |
час 12 (мм / дюйм) |
84 / 3,3 |
| Размер передних шин |
мм / дюйм |
φ250x70 / φ10x2,8 |
| Размер задней шины |
мм / дюйм |
φ80x70 / φ3,2x2,8 |
| Дополнительные колеса (габариты) |
мм / дюйм |
φ114x60 / φ5x2,2 |
| Колеса, номер передних задних (x = ведущие колеса) |
|
1X 2/4 |
| Максимальная высота подъема |
час 3 (мм / дюйм) |
204 / 8,03 |
| Высота румпеля в положении привода мин. / Макс. |
час 14 (мм / дюйм) |
530/1230 (20,8 / 48,4) |
| Полная длина |
л 1 (мм / дюйм) |
1651/65 |
| Длина до торца вил |
л 2 (мм / дюйм) |
500 / 19,7 |
| Общая ширина |
б 1 (мм / дюйм) |
550/685 (22/27) |
| Размеры вилки |
s / e / l (мм / дюйм) |
54x150x1150 (2,1x5,9x45) |
| Ширина вилки габаритная |
б 5 (мм / дюйм) |
550/685 (22/27) |
| Ширина прохода для поддонов 1000х1200 в поперечнике |
А ул (мм / дюйм) |
2230 / 87,8 |
| Ширина прохода для поддонов 800х1200 по длине |
А ул (мм / дюйм) |
2110/83 |
| Радиус поворота |
W а (мм / дюйм) |
1430 / 56,3 |
| Скорость движения с грузом / без груза |
Км / ч |
5,5 / 5,6 |
| Напряжение аккумулятора, номинальная емкость K 5 |
В / Ач |
24/160 |
| Вес батареи |
Кг / фунт |
160/353 |
| Размеры батарейного отсека |
мм |
645x148x560 |
| Служебный вес (с аккумулятором) |
Кг / фунт |
535/1179 |

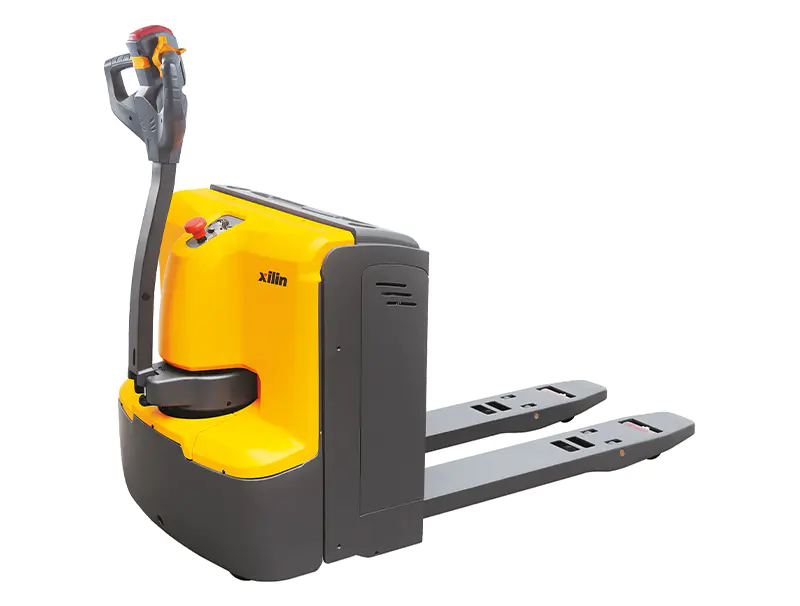

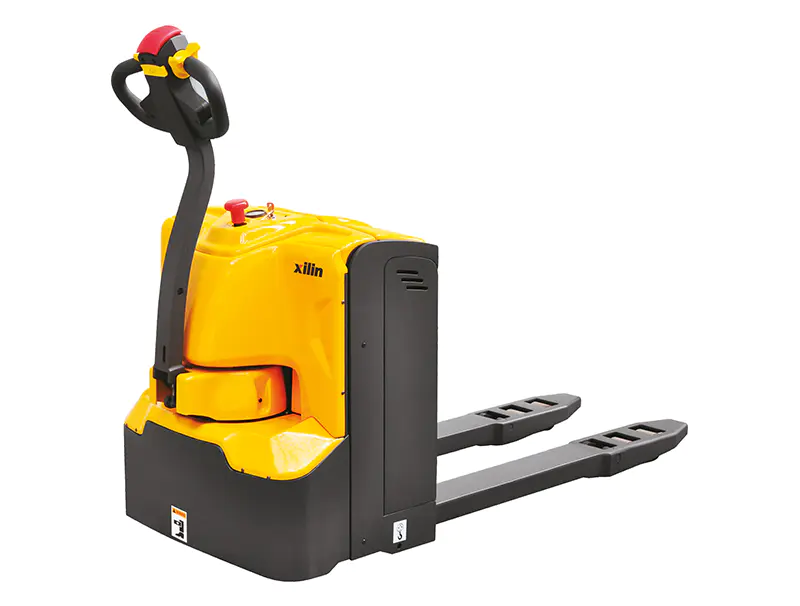

| Модель |
|
CBD20KD-I |
CBD20KD-II |
| Тип батарейки |
|
| 1 комплект боковой батареи |
откидная батарея |
| Грузоподъемность / номинальная нагрузка |
Q (кг / фунты) |
2000/4400 |
2000/4400 |
| Расстояние до центра нагрузки |
c (мм / дюйм) |
600 / 23,6 |
600 / 23,6 |
| Расстояние под нагрузкой, от центра ведущего моста до вилки |
x (мм / дюйм) |
914/965/1034 (36/38 / 40,7) |
1034 / 40,7 |
| Высота вил в опущенном состоянии |
h12 (мм / дюйм) |
82 / 3,2 |
82 / 3,2 |
| Размер передних шин |
мм / дюйм |
φ250x70 / φ10x2,8 |
φ250x70 / φ10x2,8 |
| Размер задней шины |
мм / дюйм |
φ82x126 (98) / φ3,2x5 (3,85) |
φ82x126 (98) / φ3,2x5 (3,85) |
| Дополнительные колеса (габариты) |
мм / дюйм |
φ127x57 / φ5x2.2 |
φ127x57 / φ5x2.2 |
| Колеса, номер передних задних (x = ведущие колеса) |
|
1X 2/2 (4) |
1X 2/2 (4) |
| Максимальная высота подъема |
h3 (мм / дюйм) |
202/8 |
202/8 |
| Высота румпеля в положении привода мин. / Макс. |
h14 (мм / дюйм) |
530/1230 (20,8 / 48,4) |
530/1230 (20,8 / 48,4) |
| Полная длина |
l1 (мм / дюйм) |
1655/1705/1775 (65,2 / 67,1 / 69,1) |
1805/71 |
| Длина до торца вил |
l2 (мм / дюйм) |
555 / 21,9 |
585/23 |
| Общая ширина |
b1 (мм / дюйм) |
775 / 30,5 |
775 / 30,5 |
| Размеры вилки |
s / e / l (мм / дюйм) |
54x180x1100 / 1150/1220 (2,1x7x43 / 45/48) |
54 × 180 × 1220 / 2,1x7x48) |
| Ширина вилки габаритная |
b5 (мм / дюйм) |
520/550/650/685 (20,5 / 22/26/27) |
550/685 (22/27) |
| Ширина прохода для поддонов 1000х1200 в поперечнике |
Ast (мм / дюйм) |
2275/2320/2385 (89,5 / 91,3 / 93,9) |
2415/95 |
| Ширина прохода для поддонов 800х1200 по длине |
Ast (мм / дюйм) |
2160/2180/2220 (85 / 85,8 / 87,4) |
2250 / 88,5 |
| Радиус поворота |
Wa (мм / дюйм) |
1470/1520/1590 (57,8 / 59,8 / 62,5) |
1620 / 63,7 |
| Скорость движения с грузом / без груза |
Км / ч |
5,5 / 5,6 |
5,5 / 5,6 |
| Напряжение АКБ, номинальная емкость К5 |
В / Ач |
24/210 |
24/200 |
| Вес батареи |
Кг / фунт |
195/429 |
128/281 |
| Размеры батарейного отсека |
мм |
750x170x534 |
(245x190x252) x4 |
| Служебный вес (с аккумулятором) |
Кг / фунт |
640-645 / 1418-1429 |
| 580-585 / 1285-1240 |
| 1 кг = 2,205 фунта 1 дюйм = 25,4 Ом |
| * CBD20KD Литиевая батарея 125 Ач (Зарядное устройство 24 В / 50 А) |
| Стандарт: контроллер Curtis |
| Опция: контроллер ZAPI |
