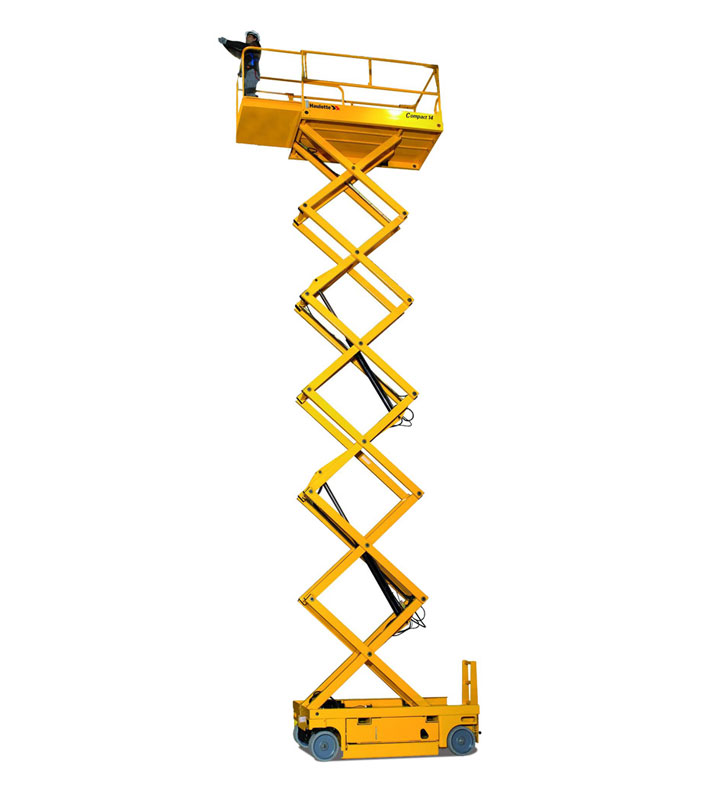

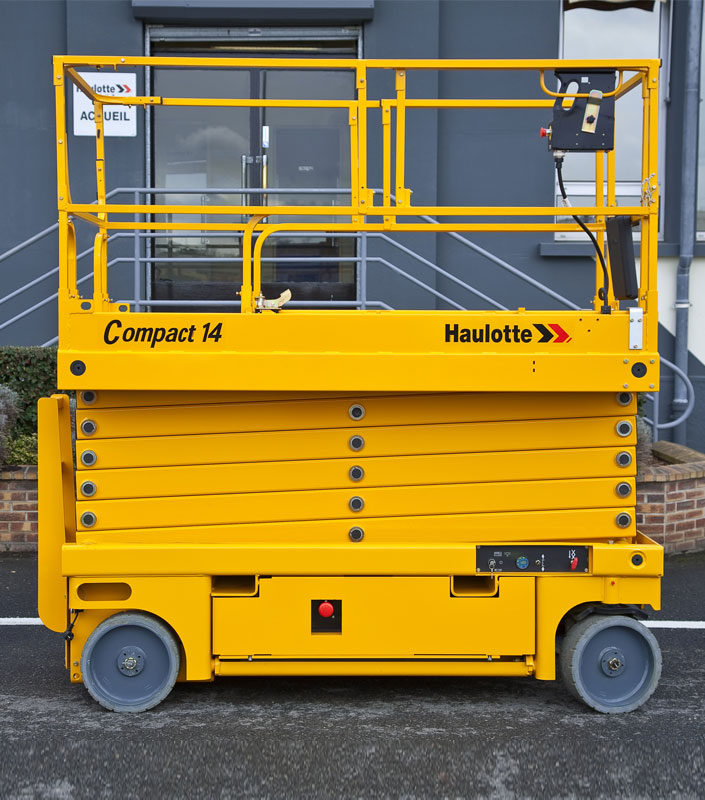

Compact 14 чаще всего используется на строительных и монтажных работах. Электродвигатель подъемника питается от тяговых моноблоков. Вырабатываемая в двигателе механическая энергия сообщается гидронасосу шестеренного типа, который, в свою очередь, является источником гидравлической энергии. Жидкость под действием разности давлений перетекает в гидравлический блок, состоящий из электромагнитных распределительных клапанов.
Затем она попадает в исполнительные устройства в соответствии с командами оператора. Исполнительные устройства преобразуют гидравлическую энергию жидкости в механическую энергию движений подъемника Haulotte Compact 14.
Управление подъемником осуществляется благодаря наличию двух пультов. Основной пульт управления находится на платформе, а аварийный – на шасси. Haulotte Compact 14 способен поднимать груз весом до 350 кг на высоту в 14 м. При этом приход платформы в верхнее положение происходит за 68 секунд, а в нижнее – за 54. В случае если основная система управления движение платформы выйдет из строя, то можно воспользоваться рукояткой аварийного опускания на аварийном пульте управления.
Подъемник может двигаться со скоростями 0,9 и 3 км/ч. Движение возможно благодаря наличию двух гидродвигателей, расположенных в передних колесах подъемника. Изменение скорости происходит за счет изменения способа соединения гидродвигателей между собой.
| А (м) Высота пола платформы | 12 |
| В (м) Рабочая высота | 14 |
| D (м) Высота подъемника в сложенном положении | 2,08 |
| Общая масса (кг) | 3170 |
| Грузоподъемность (кг) | 350 |
| Размер корзины (м) | 2,3х1,2 |
| Тип питания | Электрический |
Источником электрической энергии служат четыре аккумуляторные батареи, напряжением по 6 В. Полный заряд батарей возможен за одну ночь при подключении к 16-тиамперной сети. Все сигналы с пультов поступают на электронный блок управления, ответственный за движения подъемника Haulotte Compact 14.
На вход блока управления попадают команды из пультов, сигналы датчиков систем безопасности и сигналы, характеризующие состояние подъемника в данный момент времени. После обработки полученной информации блок управления необходимым образом изменяет частоту вращения вала электрического двигателя. Системы безопасности, кроме того, что блокируют работу машины в опасных ситуациях, также осуществляют звуковое и световое оповещение операторов.
